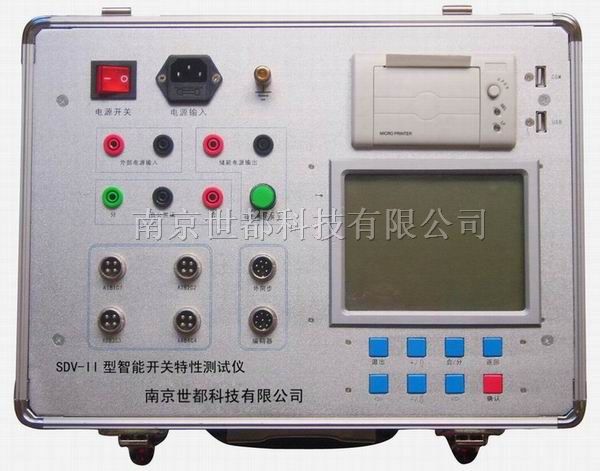

SDV-II型智能開關特性測試儀
一、概 述
SDV-II型智能開關特性測試儀依據中國電力行業標準DL/T846.3—2004執行制造的新款設備，采用國際*新的貼片元件及微處理器，*干擾能力強，測試精度高，直接控制開關合/分動作，并快速準確地顯示測量結果，還可打印各項測試數據和時間-行程（斷口）特性曲線圖、時間-電流特性曲線圖。
該系列儀器顯示windows菜單界面，具有智能化提示，操作簡單,可省略說明書操作；具有RS232及U*接口(注：*SDV-II型有U*接口)，具備*容量存儲空間，儀器自身存儲30組測試數據，連接U*可存儲280組測試數據。
SDV-II型儀器可用于各種電壓等級的真空、六氟化硫、少油、多油、VSI負荷開關的機械特性參數測試。測量數據穩定，接線方便，操作簡單，品質卓越，是高壓開關機械特性參數測試*方便的工具。
二、使用注意事項
1．在使用儀器前，確定儀器接地。
2. 內部直流電源為短時工作的操作電源（220V，
或外接電源。
3. 輸出電源嚴禁短路。
4. 任何個人或單位未經本公司允許，請不要打開機殼，否則本公司將不負責維修。
三、 儀器特點
1. 儀器可自動識別斷口合、分閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 可檢測并提示12個斷口的連接狀態，方便用戶檢查接線。
3. 機內帶大容量的閃存儲器(可存儲30組測試結果)，和實時時鐘便于查看文件測試日期。
4. *液晶屏幕顯示，灰屏，陽光下不反光不黑屏，人性化菜單式界面，操作簡便。
5. 儀器具有強大的圖形分析功能，可查看任意兩點間的時間（電流）與行程。
6. 自動識別外同步和內同步測試模式（接外同步線為外同步，反之為內同步）。
7. 外觀精美，體積與重量屬國內*小*輕。
四、 儀器的全套配置
1、主機 壹臺
2、附件箱 壹個(以下3至8項裝在附件箱內)
3、配套測試線（附詳細測試線清單） 壹套
4、傳感器 壹套
5、打印紙 貳卷
6、PC機軟件光盤 壹張
7、RS-232串行接口電纜 壹條
8、支架（依據開關選配） 貳個
9、使用說明書 壹本
10、產品合格證、保修卡 壹份
在您拆箱時請注意檢查，主機及附件箱內配置，按第四項配置清單清點。
五、 技術指標
|
測試項目 |
范圍 |
分辨率 |
精度 |
|
時間測量 |
內同步：3s 外同步：1s~ |
0.1ms |
0.05%讀數±0.1ms |
|
電流測量 |
0~ |
25mA |
±100 mA |
|
行程測量 |
0~ |
|
0.01% |
|
速 度 |
0~ |
|
1%讀數± |
工作電壓：220V交直流兩用 使用環境：
操作電源：
觸點時間測量：12路 采樣頻率： 10KHz
顯 示 屏：320×240液晶屏，對比度可調 計算機接口：RS232接口
數據存儲：可存儲30組測量數據和波形
打印機：*熱敏打印機
主機體積：380×280×
主機重量：
